气体水分/湿度/露点测试技术

Ref: gMS2100intC

Version:2005-03-29



湿度变送器,露点变送器,温湿度变送器,工业温湿度变送器,高温湿度变送器,求购温湿度变送器,温湿度变送器rs485,西门子温湿度变送器,温湿度变送器探头,防爆温湿度变送器,日本制温湿度变送器,智能温湿度变送器,

  温湿度变送器,湿度变送器,露点变送器

   温湿度变送器,湿度变送器,露点变送器



gMS2100水分测试技术是针对气体而设计的水分测试系列产品。是当今世界最时髦的解决微量水分测试难题的技术。其特点是依赖于成熟的湿度技术,加强单片微机的数据模型化处理,使其能满足以前难以实现的测试要求。

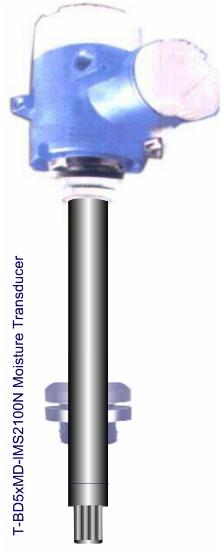

T-BD5xMD+gMS2100N 水分智能变送器是一套完整的一体化测试仪器。

水分,混合比,体积混合比,比湿,重量混合比,绝对湿度,体积比,水蒸气摩尔分数,水蒸气分压,相对湿度,露点温度。

湿度变送器,露点变送器,温湿度变送器,工业温湿度变送器,高温湿度变送器,求购温湿度变送器,温湿度变送器rs485,西门子温湿度变送器,温湿度变送器探头,防爆温湿度变送器,日本制温湿度变送器,智能温湿度变送器,

专业术语

l          水分:气体中的水蒸气含量。

l          混合比/体积混合比:湿空气中所含的水汽质量与它共存的干空气质量之比。

l          比湿: 也叫重量混合比。气体中水蒸气的质量与气体质量之比。

l          绝对湿度:空气中的水蒸气质量与湿空气的总体积之比。

l          体积比:湿空气中水蒸气的分体积与干空气的分体积之比。

l          水蒸气摩尔分数:水蒸气摩尔数与总摩尔数之比。

l          水蒸气分压:湿气(体积为V,温度为T)中的水蒸气相同VT条件下单独存在时的压力。

l          相对湿度:湿空气中水蒸气分压与同一温度、压力下纯水表面的饱和水蒸气压之比,用百分数表示。

l          露点温度:在给定的压力下,混合比为γ的湿空气被水饱和时的温度。在该温度下水的饱和蒸气压等于混合比为γ的湿空气的水蒸气分压。

相互关系

理想气体中水蒸气含量几乎是独立的,既不受成分性能的影响。从物理化学的角度讲,水在特定的压力温度下有其不变的饱和度,几乎与所共存的气体含量活物种没有关系。而实际含水量与同样条件下的饱和含量之比便是通常“相对湿度”的概念。

特定温度的实际含水率与饱和含水率的比例即为相对湿度

特定条件下的实际含水量,换算到相当于饱和状态的温度,即为露点

气体水分含量既为绝对湿度的技术范畴,表示标准单位体积中的绝对含水量。通常标称为含水量(g/每标准立方米。

用途:

气体相对湿度,水分测试,绝对湿度,露点测试

特点:

1)       不用标定

2)       抗化学稳定性极佳

3)       难以置信的长期稳定性

气体应用

l          气体化工

l          热风/通风/空调应用Humidistatus /HVAC (Heating, Ventilation and Air Conditioning)

l          工业炉窑保护气检测,化工气幕水分检测

l          各种气体水分在线检测Industrial controls

基本功能

n          IEEE1451.2 STIM标准智能变送器

n          标准信号输出

n          数字信号通信支持

n          报警功能

n          BD5xM等级以上变送器内含开关控制和闭环控制功能

仪表功能请参考《BD5 智能变送器和BD4网络测控器,Ref BD5MSIntC



技术参数



2123-01

2123-02

测试量程

相对湿度:0-100%RH (无结露)

绝对湿度/水分0-17.289 g/M3,@20 °C,常压; 0-597.7 g/M3 ,@100 °C,常压满量程;

露点: N: -40 to 85 °C;

相对湿度:0-99%RH (无结露)

绝对湿度/水分: 0-17.289 g/M3(@20 °C,常压); 0-597.7 g/M3 (@100 °C,常压);

露点量程-40~100°C

重复精度

±0.5%RH;

±1.5%RH;

准确度

±2.0%RH;

±3.0%RH;

滞后

±1.2%RH(最大);

±1.5%RH(最大);

工作温度

-40 to 85°C (短时间可以在100°C工作);

-40 to 100°C

工作压力

<0.3Mpa (Max <1.0 Mpa)

<0.3Mpa (Max <1.0 Mpa)

响应速度/T90

<15sec(25 °C)

<5s

恢复时间(结露后)

<15sec(25 °C)

10s

长期稳定性

±1% 5

0.5%RH/

存储温度

-40 to 125°C

-40 to 125°C

存储湿度

0-90%RH (无结露)

0-90%RH (无结露)



T001-BD5 sMS1204Dx 整体耐侯性,取决于BD5智能电子单元的耐侯性

总功耗: <100mW

电气防爆等级: Ia,本安设计。可用于Class 1,Group A/B/C/D;Class II,Group E/F/G环境;

机箱: NEMA 7, NEMA 8, NEMA 9NEMA 6/6pIP67



gMS2100系列产品种类







T001-BD5CMD+MS2123N插入式水分活度变送器

工作温度: -40 to 85°C

工作压力: <0.3Mpa

插入深度: 40- 200mm可调

安装连接: ZG1” /1”NPT

2x16 LCD 液晶显示, 5x4 键盘操作

标准信号:0/4 to 20mA output

通信接口:RS232/485 通信, STIMcom or Modbus support

普通计算功能配置和特殊功能模块支持。

全功能 STIM 智能变送器.

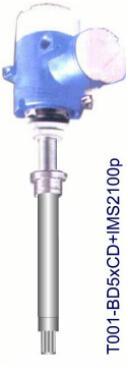

T001-BD5CMD+MS2123p插入式水分活度变送器

工作温度: -40 to 85/100°C

工作压力: <1.0 Mpa

插入深度: 200mm

安装连接: ZG1” /1”NPT

2x16 LCD 液晶显示, 5x4 键盘操作

标准信号:0/4 to 20mA output

通信接口:RS232/485 通信, STIMcom or Modbus support

普通计算功能配置和特殊功能模块支持。

全功能 STIM 智能变送器.





T001-BD5CMD+MS2110pHT200插入式水分活度变送器

工作温度: -40 to 180°C

工作压力: <1.0 Mpa

插入深度: 200mm

安装连接: ZG1” /1”NPT

2x16 LCD 液晶显示, 5x4 键盘操作

标准信号:0/4 to 20mA output

通信接口:RS232/485 通信, STIMcom or Modbus support

普通计算功能配置和特殊功能模块支持。

全功能 STIM 智能变送器.





T001-BD5CMD+MS2110pHT300插入式水分活度变送器

工作温度: -40 to 300°C

工作压力: <1.0 Mpa

插入深度: 200mm

安装连接: ZG1” /1”NPT

2x16 LCD 液晶显示, 5x4 键盘操作

标准信号:0/4 to 20mA output

通信接口:RS232/485 通信, STIMcom or Modbus support

普通计算功能配置和特殊功能模块支持。

全功能 STIM 智能变送器.





T-LGA4814-H2O 流程水分变送器







选形注意事项:

l          测试非标准气体的水分,测试值与大气压力环境下不符合。要取得专业参数需要进行压力补偿,请选择压力附件。

l          恒定压力的场所使用,可以简单的用系数法设置修正。

l          工业过程微量水分分析, 或露点测试,请参考 T-LPGA4814-12195-H2O
